CFW500 變頻器采用現代設計,功率范圍為 0.25 至 175 cv(0.18 至 132 kW),是一款高性能變速驅動器,有助于控制三相感應電機的速度和扭矩。該設備提供無傳感器矢量、帶編碼器的矢量或標量控制模式、永磁電機控制、SoftPLC(增加了 PLC(可編程邏輯控制器)功能、STO 和 SS1 安全功能、Pump Genius(帶來專用泵送功能)以及可選插件在模塊中,為任何應用提供靈活且優化的解決方案。
主要特征
輸出電流為 1.0 至 211 A(0.25 至 175 cv / 0.18 至 132 kW);
單相或三相供電電壓200-240V或380-480V;
標量控制(V/F)、矢量控制(VVW)、無傳感器矢量或帶編碼器的矢量控制和永磁電機控制(VVW PM);
可選插件模塊;
即插即用理念;
內置操作和編程接口(HMI);
內置RS485端口(在任何選定的插件模塊中);
Pump Genius:專用于驅動泵的功能;
安全功能:STO和SS1級SIL 3/PLe;
SoftPLC——內置PLC功能;
制動 IGBT(框架 B 提供);
3C2或3C3防護等級,適用于有腐蝕性化學品的環境中應用;
IP20(標準)和NEMA1(可選)防護等級;
風扇具有快速更換系統;
內部 RFI 濾波器(可選);
USB通訊端口(CFW500-CUSB附件);
Softwares提供免費 WLP 和 WPS 編程軟件應用程序 。

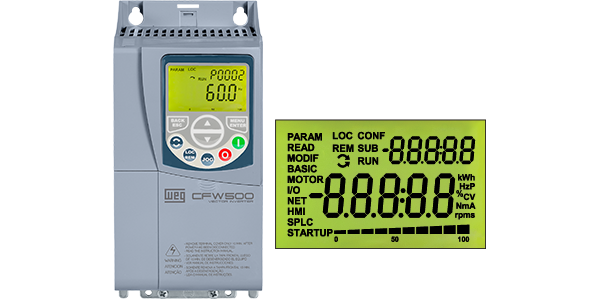

簡化的編程和操作
所有參數的查看、設置和命令
根據用戶選擇,顯示屏上最多顯示三個參數
定向啟動和分組參數

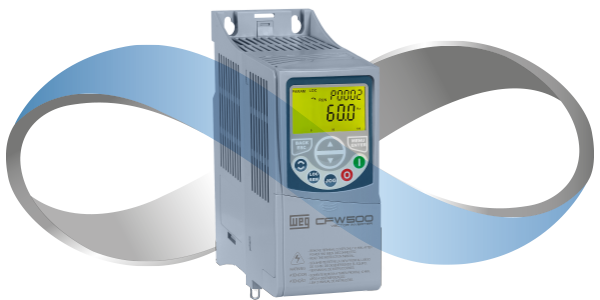

靈活性和性能

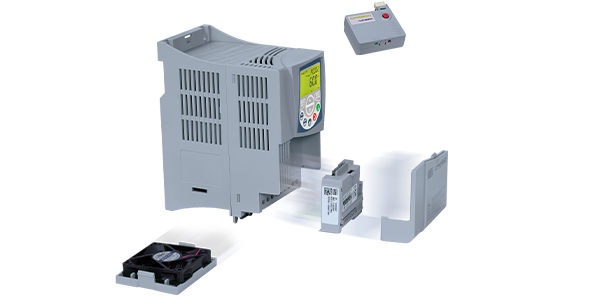

CFW500具有現代化的設計,可以根據應用需求進行選擇,提供靈活性和卓越的性能。在插件模塊版本中,CFW500-IOS模塊附帶VSD。在沒有插件模塊的版本中,可以選擇所需的插件模塊(始終每個VSD一個插件模塊)。所有插件模塊均內置 RS485 Modbus-RTU。

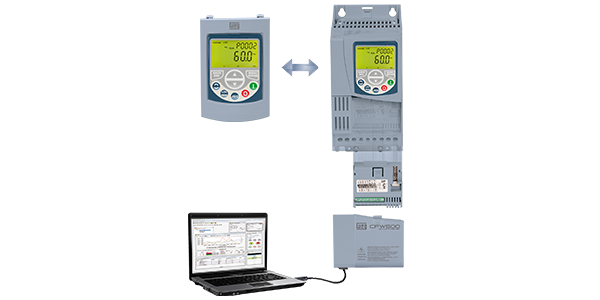

CFW500安裝簡單,配置和操作直觀,操作界面(HMI)的導航菜單內置LCD顯示屏。使用閃存模塊,可以將現有設置從一臺 CFW500 下載到其他設備,而無需給它們通電。
連接性
根據所選的插件模塊,CFW500 可連接到主要的快速工業現場總線通信網絡,使用全球使用的協議,如 CANopen、Profibus-DP、EtherNet/IP、Modbus-TCP、PROFINET IO 和 DeviceNet。此外,所有插件模塊均內置串行接口RS485 Modbus-RTU。
特征
用于保護參數的密碼 J 特殊工程單位(RPM、°C、Nm、mA、%、kW、kWh 等)
備份所有參數(通過 WPS 軟件、存儲卡或 CFW500 的內存)
可以在 CFW500 的內存中保存最多兩種不同的設置
根據應用要求設置開關頻率
通過電子電位器的速度參考
多速,具有多達八種可編程速度
滑差補償
手動或自動扭矩提升(V/F標量模式)或自調節(VVW矢量模式)
加速/減速斜坡
“S”型坡道
直流制動
內部動態制動(外形尺寸 B 及更大)
PID 控制器用于閉環控制過程
飛行起步/穿越
睡眠模式
跳躍頻率或頻率范圍功能
過載和過溫保護
過流保護
直流母線電壓監控
故障日志
應用領域
擠出機
輸送帶
滾輪臺
風扇/抽風機
離心泵
造粒機/碼垛機
干燥機和旋轉爐
過程計量泵
攪拌器/混合器
旋轉過濾器
繞線機/開卷機
