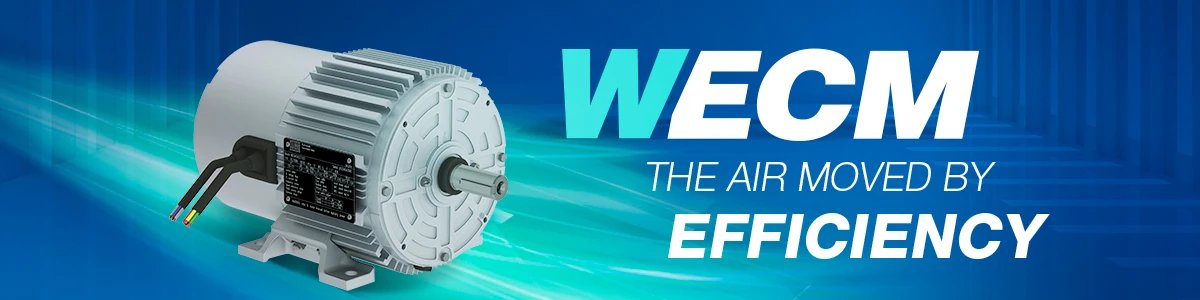

WECM IEC電機

WECM(WEG 電子換向電機)是一種簡單高效的解決方案，適用于需要速度調節的空氣輸送應用。系統總效率(電機+驅動器)滿足高效率水平。

標準功能

永磁電子換向電機

單相、220 至 277 VAC、50/60 Hz 輸入

輸出功率：1500、1800 或 3000 rpm 時為 0.12 至 1.1 kW;安裝：IEC80 B3L

三相、380 至 480 VAC、50/60 Hz 輸入

輸出功率：1500、1800 或 3000 rpm 時為 0.12 至 4 kW;安裝：IEC80 和 IEC100、B3T

鋁制框架，防護等級IP55

環境溫度：-20 至 40°C (TENV) 1;或 -20 至 60°C (TEAO) 2

總效率(電機+驅動器) – IE6 3

振動等級A

旋轉方向 CW/CCW(可選)

通過以下方式連續速度調節(200 至 1500/1800 rpm 和 500 至 3000 rpm)：

輕觸按鈕(本地)

直流電壓(遠程)： 2 至 10 VDC

直流電流(遠程)： 4 至 20 mA 直流

頻率(遠程)： 10至 95%

本地控制光電隔離

帶排放塞和 V 形圈密封

終身密封軸承

驅動端軸承蓋

電源和控制電纜長 500 毫米

電子保護：過載、超溫、堵轉。

火災模式(覆蓋和最大速度模式)

筆記：

1. 全封閉、不通風。輸出限制為 0.65 kW。有關電氣數據，請參閱 WEG。

2. 全封閉，空氣超額定值。電機框架和驅動器蓋上的最小氣流為 5 m/s。

3. WECM 達到未來 IE6 的效率水平，這是市場上最高的 - 根據 IEC TS 60034-30-2 標準，對于變速電機，損耗比 IE5 低 20%。

可選功能

無源 PFC(功率因數校正)4 - 單相

墊安裝(4x90° 或 3x120°)和 FF-165 法蘭

用于垂直軸向上安裝的拋油環密封件

115 V 輸入電源(最高 0.55 kW)- 單相

分散式驅動器和電機安裝

定制軸端

雙軸端(僅適用于分散驅動版本)

帶顯示屏的外部控制器可調節最大和瞬時速度值

筆記：

4 - WECM 要求使用外部濾波器(無源 PFC)，以符合 EN 61000-3-2 的諧波電流發射要求。請參閱 WEG 了解更多詳細信息。
