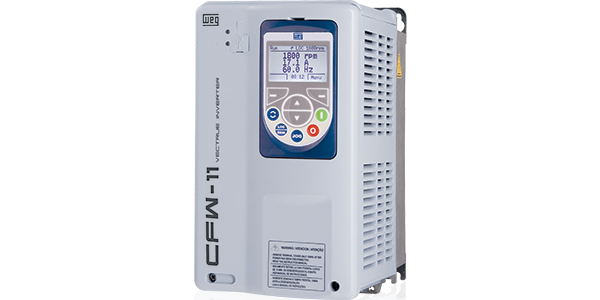

憑借控制三相感應電機和永磁同步電機 - Magnet 的高科技,CFW11 系列實現了最復雜驅動系統的性能提升。CFW11 專為工業或?qū)I(yè)用途而設計,它提供了許多創新,為客戶帶來了顯著的好處,主要是因?yàn)槠浒惭b和操作簡單,基于即插即用理念,還允許簡單快速地安裝其配件。
Vectrue技術?
CFW11 提供線性和可調 V/F、VVW(電壓矢量 WEG)和矢量控制
兩種矢量控制:無傳感器和閉環矢量控制(需要編碼器接口)
無傳感器矢量控制即使在低速下也能在開環中實現高扭矩和快速響應
自整定功能設置矢量控制或 VVW 與電機以及所使用的應用負載
通過可調 V/F 控制,可以調整二次 V/F 曲線,從而為二次扭矩負載(例如:離心泵和風扇)節省能源
最佳制動?
涉及高慣量負載的應用中,當施加短時間減速時,大量能量從電機返回到 VSD。為了處理這種能量,常規 VSD 必須將其作為功率電阻器中的熱量耗散。此類電阻器通常較大,并且由于其散熱原因必須考慮一些安裝標準。作為使用制動電阻的替代方案,CFW11 在矢量控制模式下采用了一種特殊的制動方法,稱為 Optimal Braking?。這項創新無需制動電阻即可提供高性能制動扭矩。下圖顯示了使用 Optimal Braking? 與其他制動方法相比的優勢,從而確保為制動應用提供優化且低成本的解決方案。

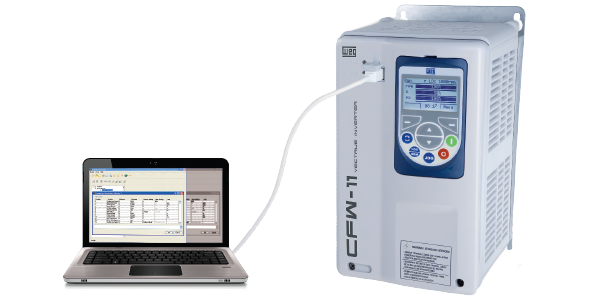

軟PLC功能
它是一種無需添加任何附件即可為 CFW11 提供 PLC 功能的資源。它為產品提供了靈活性,允許用戶創建他/她自己的應用軟件(用戶程序)。
SoftPLC的主要特點是:
使用WLP軟件的梯形圖語言編程
訪問所有 VSD 參數和 I/O
可配置的 PLC、數學和控制塊
通過USB連接應用軟件下載、上傳和在線監控
CFW11 閃存模塊中存儲用戶應用程序(見下文)
內存容量為 15 kB,用于存儲用戶應用程序

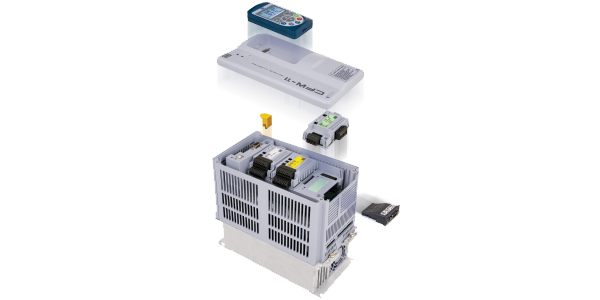

靈活性是我們的理念
CFW11基于即插即用理念開發,自動識別插入的配件,安裝簡單、操作安全,無需額外配置。

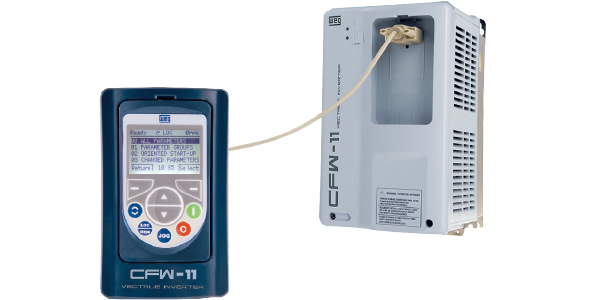

遠程鍵盤
鍵盤可安裝在面板門或機器控制臺上,防護等級為IP56。
主要特征
電源供應:
200 至 240 V 單相:輸出電流 6 至 10 A(2.0 至 3 cv)
200 至 230/240 V 三相:額定輸出電流 7.0 至 211 A(2.0 至 150 cv)
三相 380 至 480 V:額定輸出電流 3.6 至 720 A(2 至 970 cv)
500 至 600 V 三相:額定輸出電流 2.7 至 435 A(2 至 850 cv)
500-690 V 三相:額定輸出電流 2.7 至 365 A(3 至 850 cv)
直流鏈路上的內置電感器
節省面板空間
內置USB端口
變頻智能制冷系統
提供多種通信協議(Modbus-RTU、Modbus-TCP、Profibus-DP-V1、DeviceNet、CANopen、EtherNet/IP、EtherCAT、PROFINET-IO 和 BACnet)
帶防護等級 IP55 的機柜版本(帶內置隔離開關的版本)
速度和扭矩控制精度高、可靠性高
強大的硬件

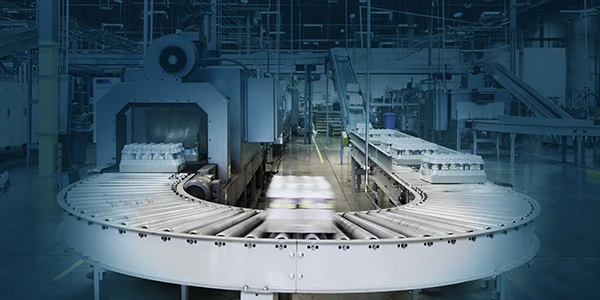

應用領域
其廣泛的功能、簡單的配置、安裝和操作,以及電氣和模塊化面板安裝版本,使 CFW11 適用于不同行業領域的應用:
泵和風扇
壓縮機
多泵控制
負載提升
一般機器制造商和流程
紙和纖維素
木頭
水泥
礦業
石化或化工
鋼廠
冶金
冷藏
糖和酒精
