同步電機 - S 系列

技術特點

輸出：高達 110,000 kW

框架：280 至 1800 (IEC)

電壓：220 至 15,000 V

防護等級：IP23至IP56W/IP65W

速度：3,600 至 150 轉/分

無刷勵磁機

具有無刷勵磁系統的同步電機具有旋轉勵磁機，通常位于電機背面的隔室中。根據電機的運行情況，勵磁機由以下部分組成：

定子上帶有直流電源的勵磁機

定子上帶有交流電源的勵磁機

勵磁機轉子通過旋轉的三相整流橋向電機勵磁繞組提供必要的電力。

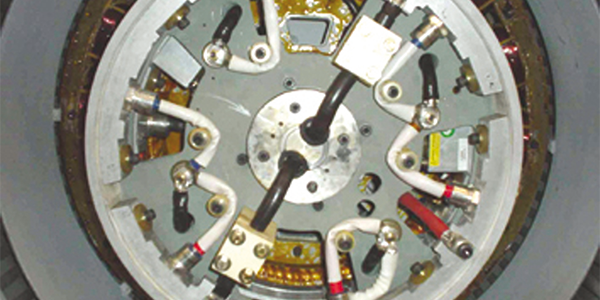

無刷 電機勵磁 機整流 電路_ _ _

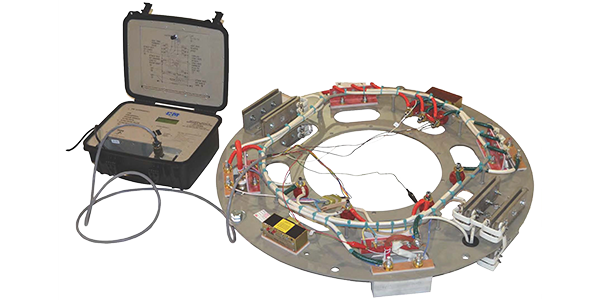

整流系統的現場應用控制電路使用微處理器來確定現場應用的最佳角度和相位。Sync-Rite? 系統是 WEG 電機開發的高性能數字控制模塊。作為一個選項，可以提供便攜式 Sync-Rite? 測試設備，以便輕松驗證電路電子元件，而無需拆卸電路。

靜電 勵磁機( 帶B沖)

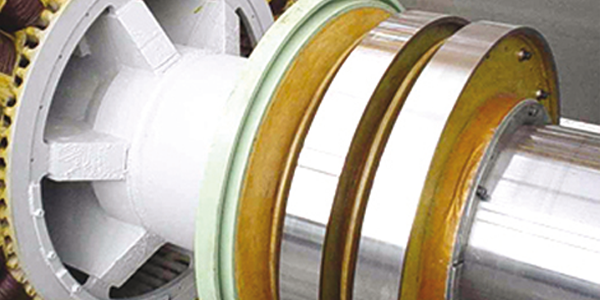

帶靜態勵磁機的同步電機設計有滑環和電刷，允許電流通過滑動接觸到達轉子磁極。直流電必須來自位于電機外部的 AC/DC 靜態控制器和轉換器。帶靜態勵磁機的同步電機更常用于采用變頻驅動操作的變速應用或系統動態響應必須極快的應用。

零件設計 _

線圈頭和軸承上的間距更大，氣流更大

帶風道的冷卻系統，更高效、更優化

將整流電路集成到勵磁機中，增強勵磁系統的魯棒性

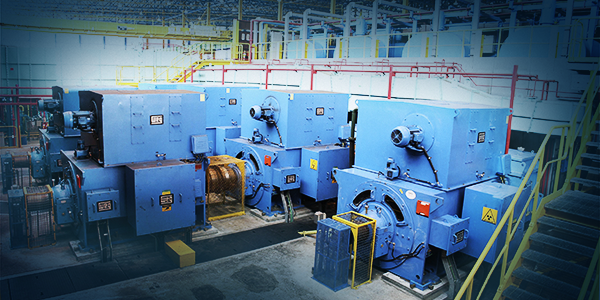

應用領域

同步電機是專門為滿足每種應用的需求而制造的。由于其結構特點、高性能運行和對各種環境的適應性，它們幾乎應用于所有工業領域，例如：采礦、鋼鐵、造紙和纖維素、衛生、石油和天然氣、水泥、橡膠、能源傳輸和別的。
